Káblové priechodky HSI 150 sú jeden z najpoužívanejších systémov na vytváranie vodotesných a plynotesných prestupov káblov a chráničiek s vonkajším Ø 4 – 160 mm. Káblová priechodka sa skladá najčastejšie z upchávky určenej na betonáž a systémového veka, ktoré sa vyberá podľa počtu a veľkosti jednotlivých káblov.
Upchávky
Upchávky HSI 150 sa vyrábajú z vysoko odolného ABS plastu a sú určené na betonáž do steny, ktorá nie je vybavená vonkajšou hydroizoláciou, tzv. „biela vaňa“. Vďaka tesneniu s tromi prstencami dôjde po zabetónovaní k dokonalému spojeniu s okolitým betónom. Upchávky HSI 150 sa dodávajú vrátane záslepkových krytiek HSI 150 D, ktoré nielen chránia upchávku proti zatekaniu betónu, ale sú aj plnohodnotným rezervným uzáverom. Upchávky sa dajú skladať do požadovaných sústav priamo na stavbe. Upchávky HSI 150 je možné dodať v šikmých prevedeniach s uhlami 30°, 45° a 60°.

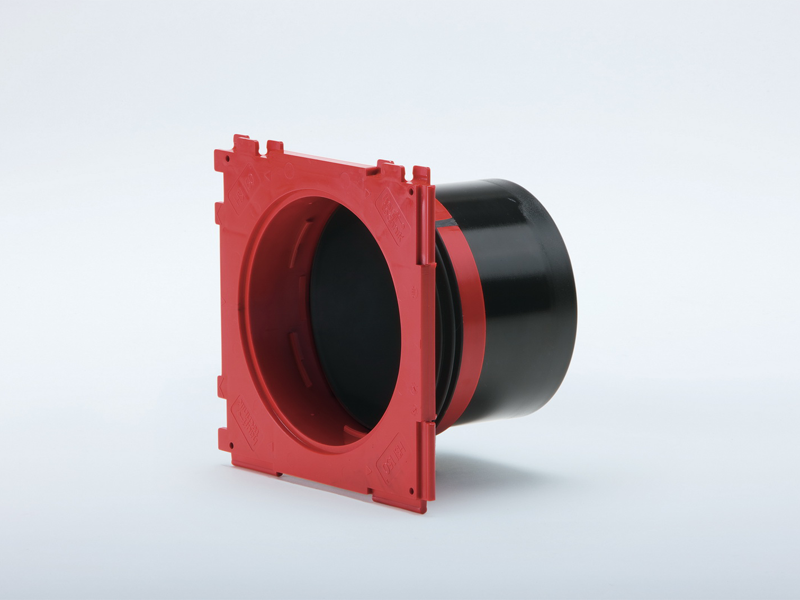

Jednoduchá upchávka HSI 150 1x1 K.

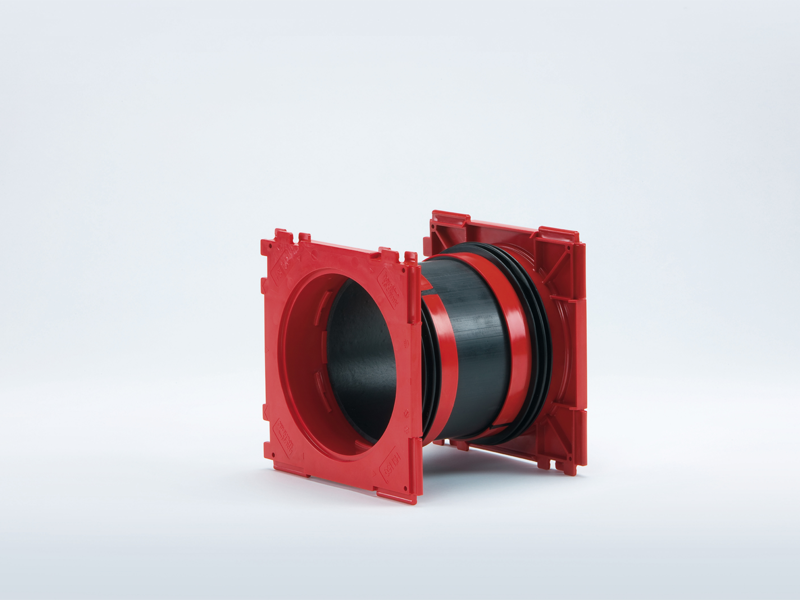

Dvojitá upchávka HSI 150 1x1 K2.

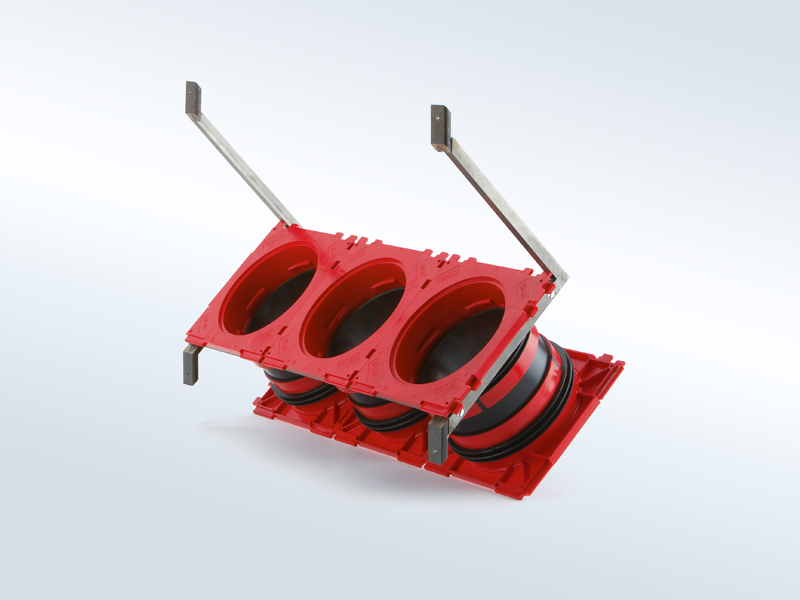

Šikmá upchávka HSI 150 1x3 K2 S45°.
Systémová veka
Systémová veka HSI 150 sú určené na konečné utesnenie prechádzajúcich káblov a pripojení káblových chráničiek k upchávkam a hliníkovým prírubám HSI 150. Systémová veka sa vyberajú podľa počtu a vonkajšieho priemeru prechádzajúcich káblov či chráničiek.
Káble
Systémová veka HSI 150 D určené na utesnenie káblov sa dodávajú vrátane manžiet zmraštiteľných za studena (KS) alebo za tepla (WS). Tromi typmi systémových viek HSI 150 sa dá utesniť až 7 káblov či jeden kábel s vonkajším priemerom až 140 mm.
Chráničky a potrubia
Systémová veka HSI 150 D a HSI 150 MA sú určené na pripojenie (utesnenie) vlnitých káblových chráničiek alebo hladkých potrubí s vonkajším priemerom až 160 mm.

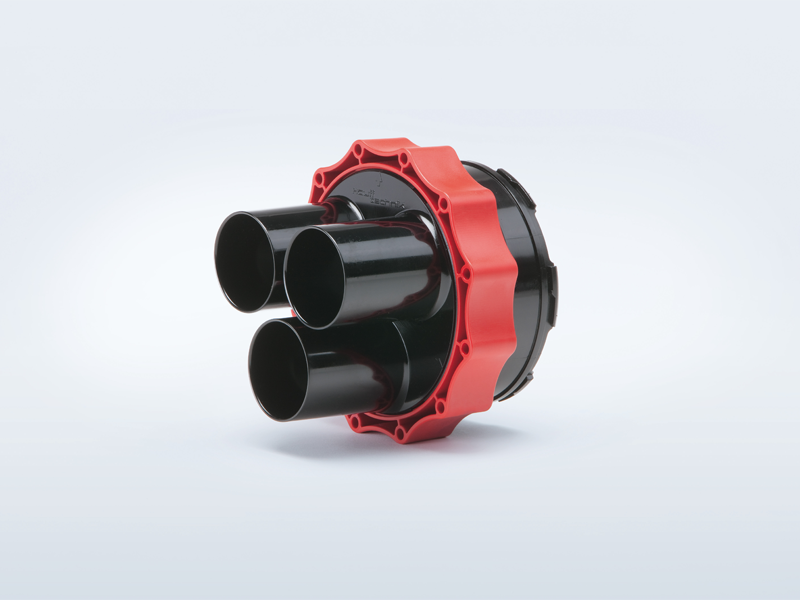

Systémové veko HSI 150 D3x58.

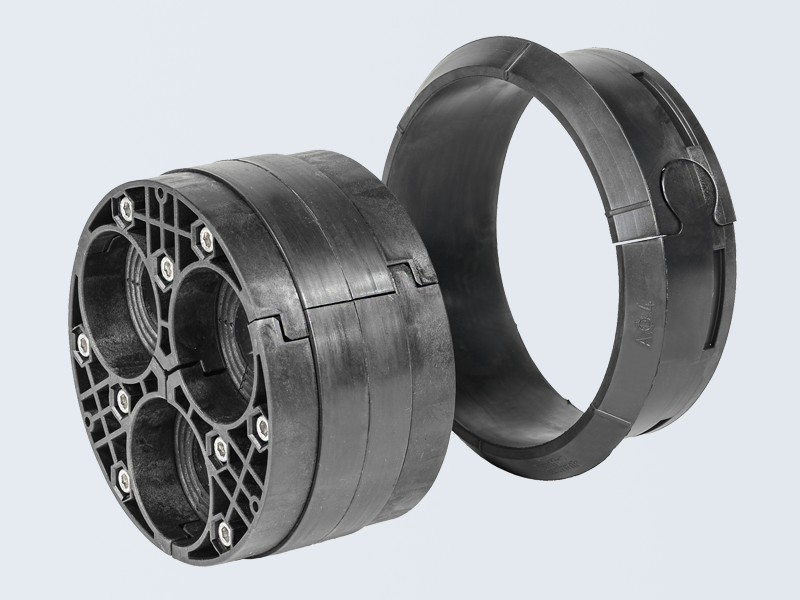

Systémové veko HSI 150 DG 3x24-54.

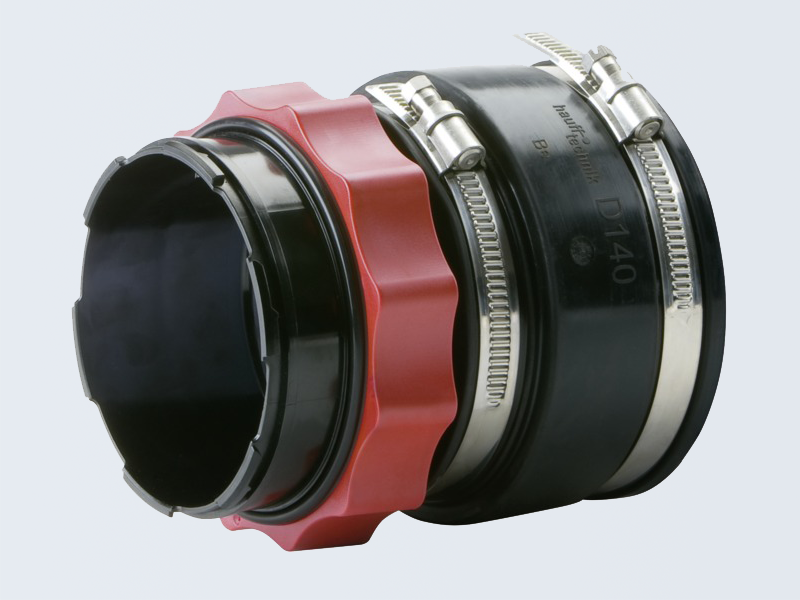

Systémové veko HSI 150 MA168 WR.
Použitie v praxi

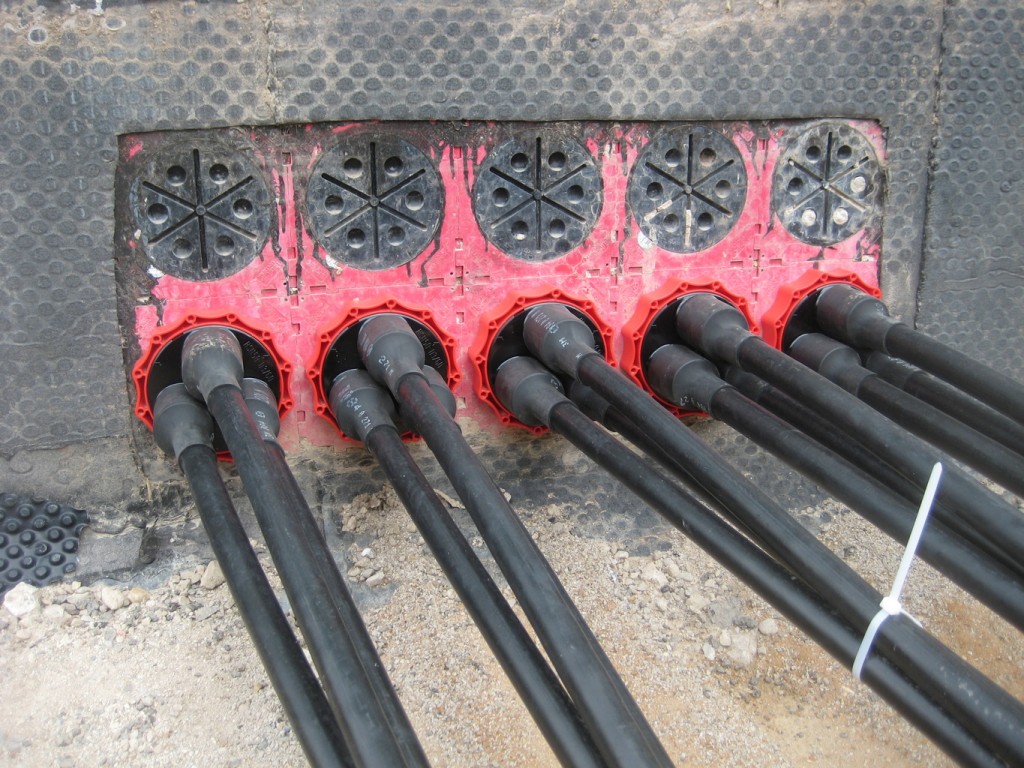

Káblové priechodky HSI 150 so systémovými vekami HSI 150 D3x58 KS.

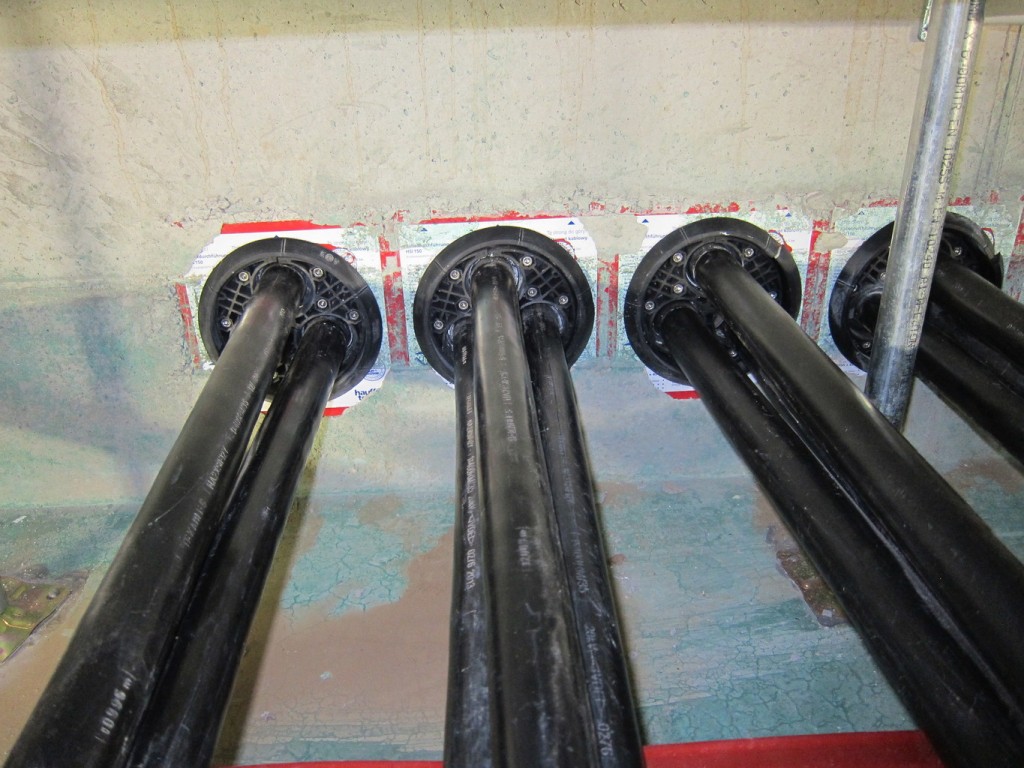

Káblové priechodky HSI 150 so systémovými vekami HSI 150 DG 3x24-54.

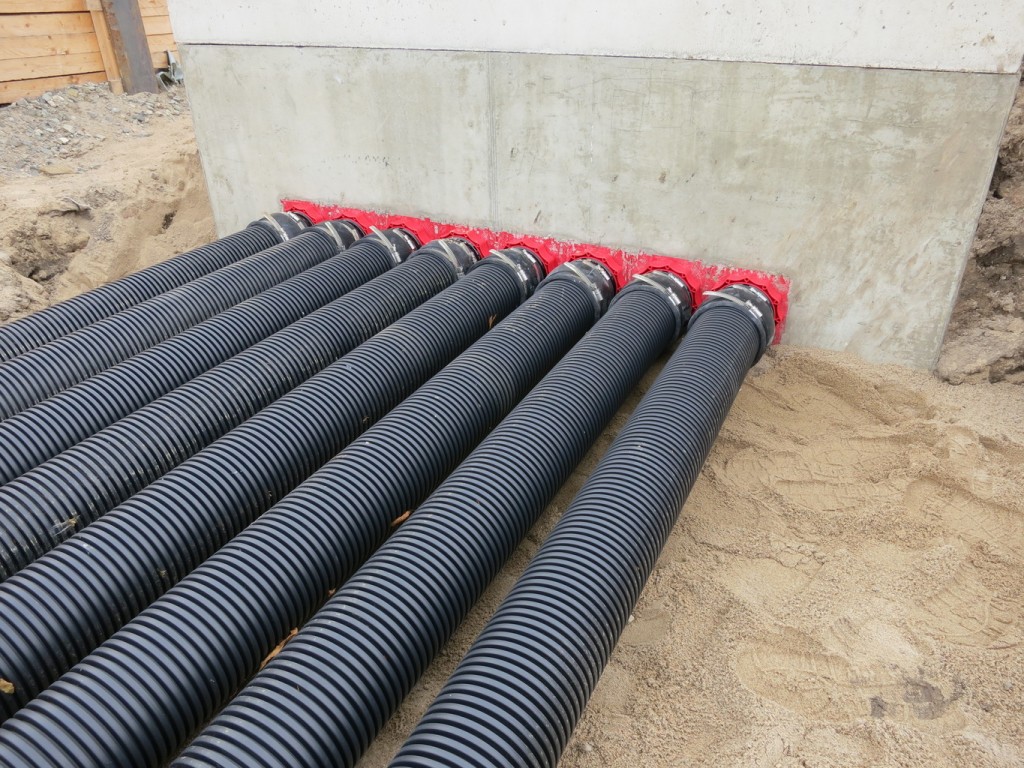

Káblové priechodky so systémovými vekami HSI 150 MA168 WR.
