Káblové priechodky HSI 90 sú jeden z najpoužívanejších systémov na vytváranie vodotesných a plynotesných prestupov káblov a chráničiek s vonkajším Ø 8 – 110 mm. Káblová priechodka sa skladá najčastejšie z upchávky určenej na betonáž a systémového veka, ktoré sa vyberá podľa počtu a veľkosti jednotlivých káblov.
Upchávky
Upchávky HSI 90 sa vyrábajú z vysoko odolného ABS plastu a sú určené na betonáž do steny, ktorá nie je vybavená vonkajšou hydroizoláciou, tzv. „biela vaňa“. Vďaka tesneniu s tromi prstencami dôjde po zabetónovaní k dokonalému spojeniu s okolitým betónom. Upchávky HSI 90 sa dodávajú vrátane záslepkových krytiek HSI 90 D, ktoré nielen chránia upchávku proti zatekaniu betónu, ale sú aj plnohodnotným rezervným uzáverom. Upchávky sa dajú skladať do požadovaných sústav priamo na stavbe. Upchávky HSI 90 je možné dodať v šikmých prevedeniach s uhlami 30°, 45° a 60°.

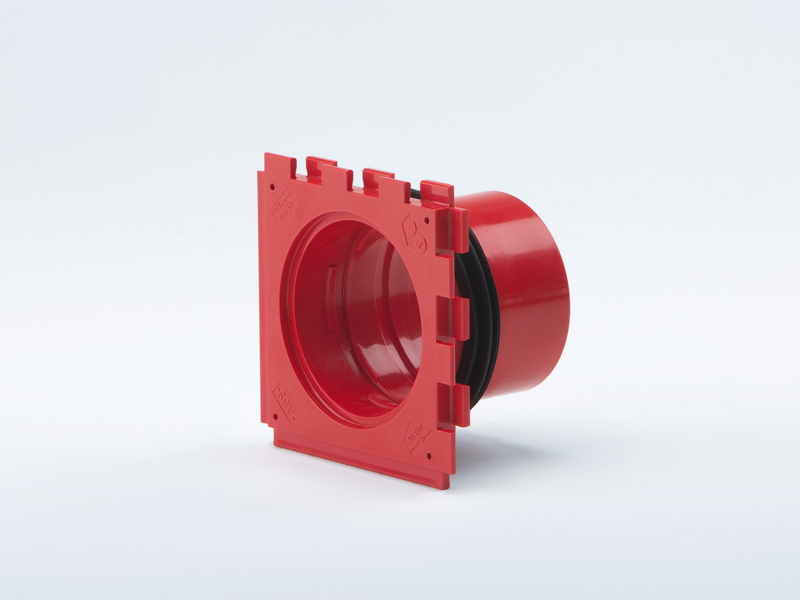

Jednoduchá upchávka HSI 90 1x1 K.

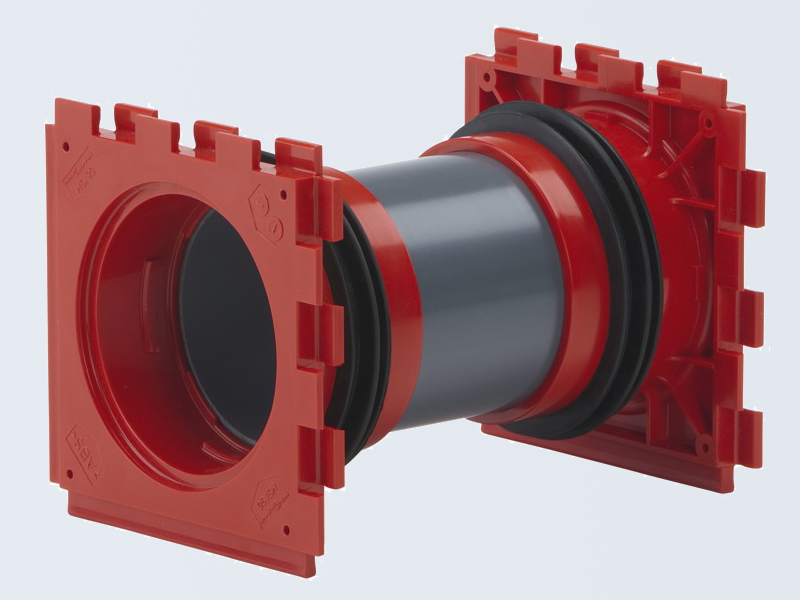

Dvojitá upchávka HSI 90 1x1 K2.

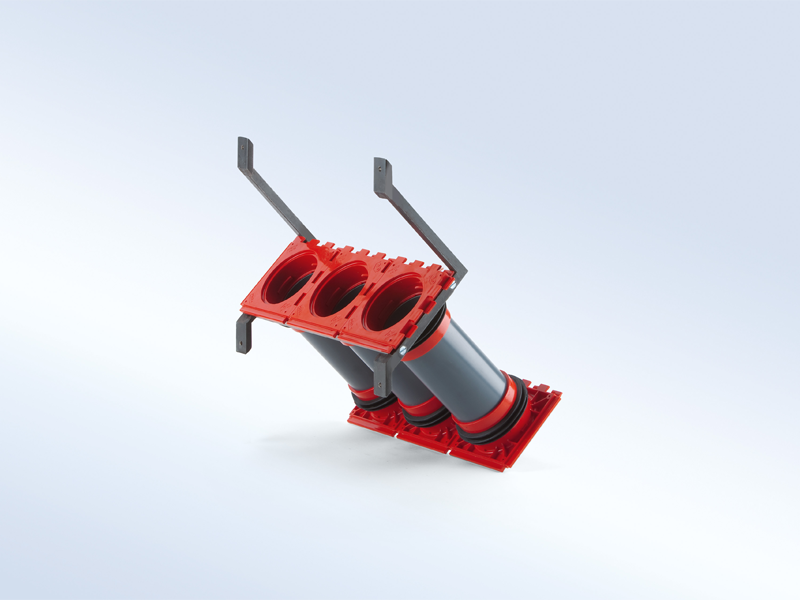

Šikmá upchávka HSI 90 1x3 K2 S45°.
Systémová veka
Systémová veka HSI 90 sú určené na konečné utesnenie prechádzajúcich káblov a pripojení káblových chráničiek k upchávkam a hliníkovým prírubám HSI 90. Systémová veka sa vyberajú podľa počtu a vonkajších priemerov prechádzajúcich káblov či chráničiek.
Káble
Systémová veka HSI 90 D určené na utesnenie káblov sa dodávajú vrátane manžiet zmraštiteľných za studena (KS) alebo za tepla (WS). Tromi typmi systémových viek HSI 90 sa dá utesniť až 6 káblov či jeden kábel s vonkajším priemerom až 110 mm.
Chráničky a potrubia
Systémová veka HSI 90 D a HSI 90 MA sú určené na pripojenie (utesnenie) vlnitých káblových chráničiek alebo hladkých potrubí s vonkajším priemerom až 110 mm.

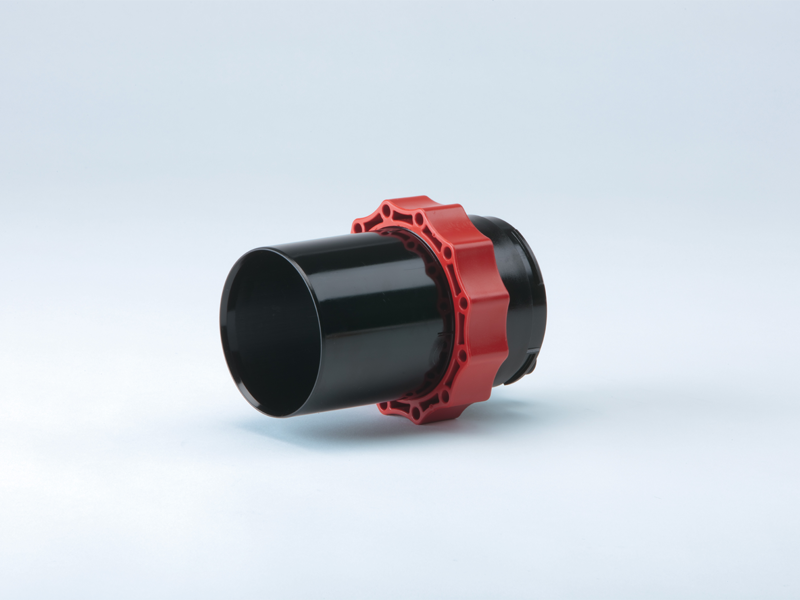

Systémové veko HSI 90 D1x75.

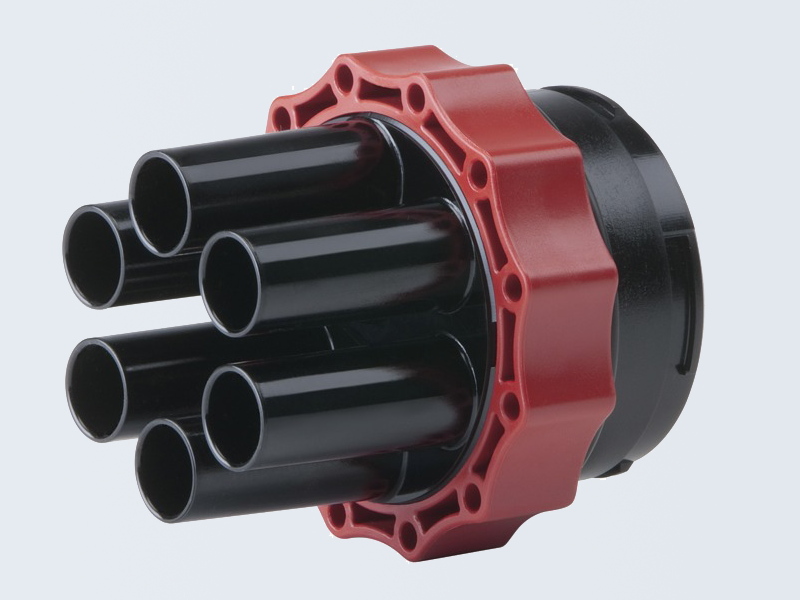

Systémové veko HSI 90 D6x20.
Systémové veko HSI 90 MA110 WR.
Použitie v praxi

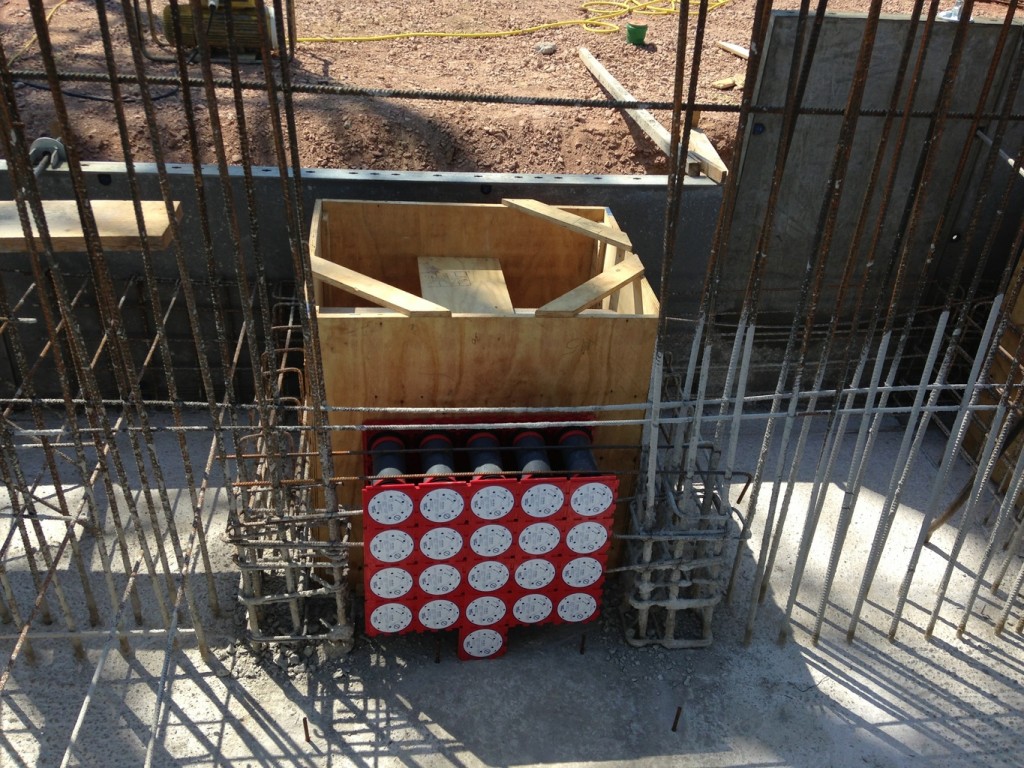

Upchávky HSI 90 1x1 K2 pred betonážou.

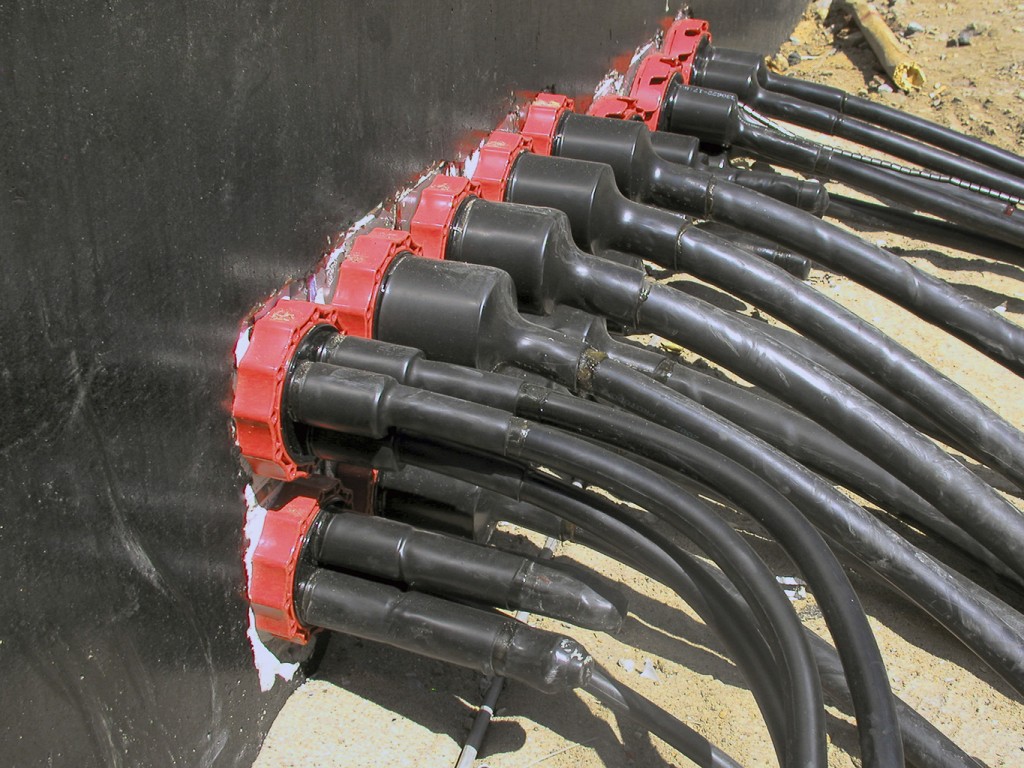

Káblové priechodky so systémovými vekami HSI 90 D3x32 WS a HSI 90 D1x75 WS.

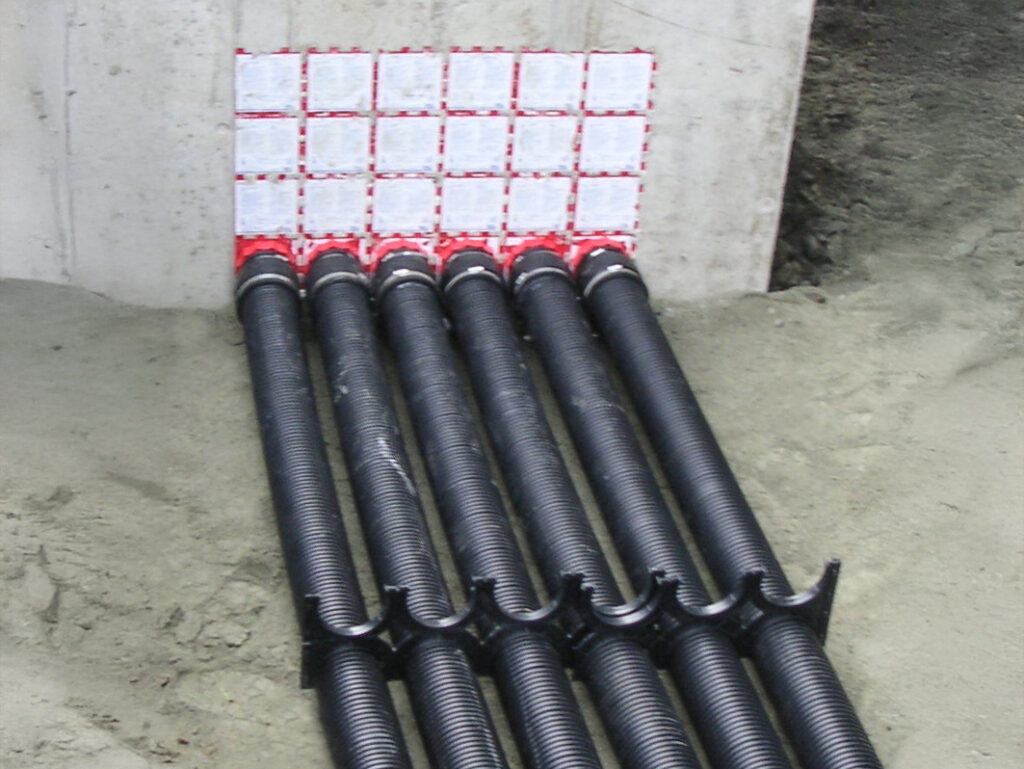

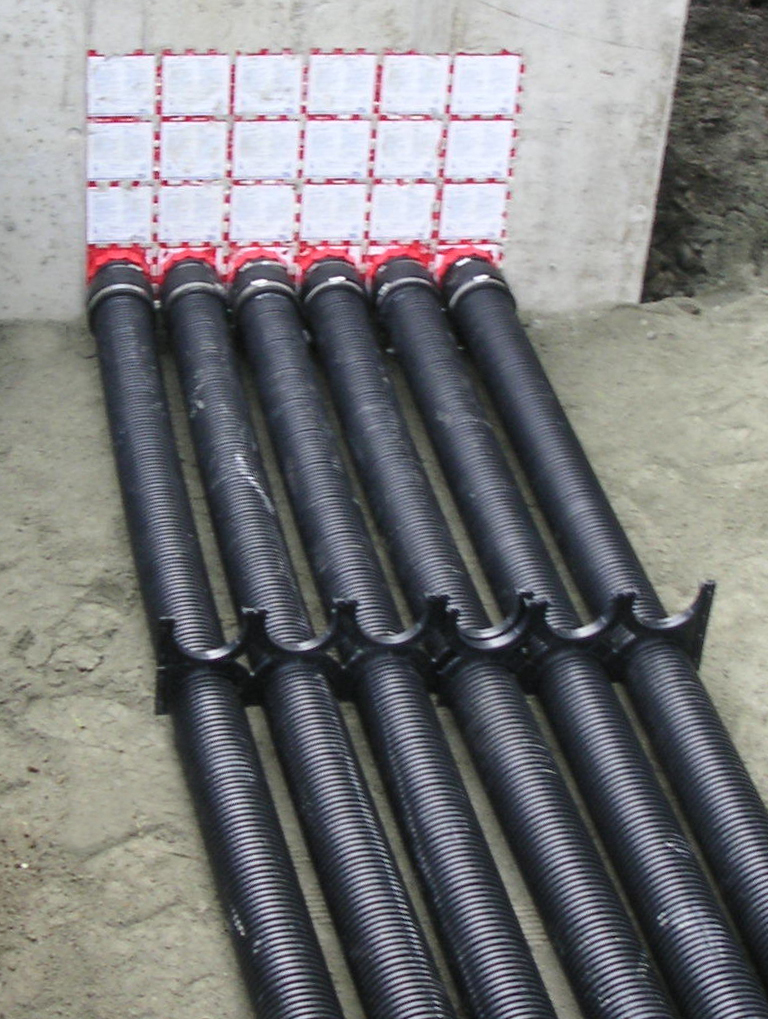

Káblové priechodky so systémovými vekami HSI 90 MA110 WR.
